Abstract

De Beidou satellietnavigatiesysteem is steeds populairder geworden en de rol van RF-chips om betrouwbare communicatie te garanderen is belangrijker dan ooit. Dit artikel onderzoekt het ontwerp en de implementatie van RF-chips voor Beidou-systemen, waarbij de nadruk ligt op hun vermogen om interferentie te verminderen, met name van Bluetooth-apparaten. We bespreken ook markttrends en technologische vooruitgang in RF-chipverpakking, met de nadruk op de integratie van 5G RF-chips in moderne communicatiesystemen.

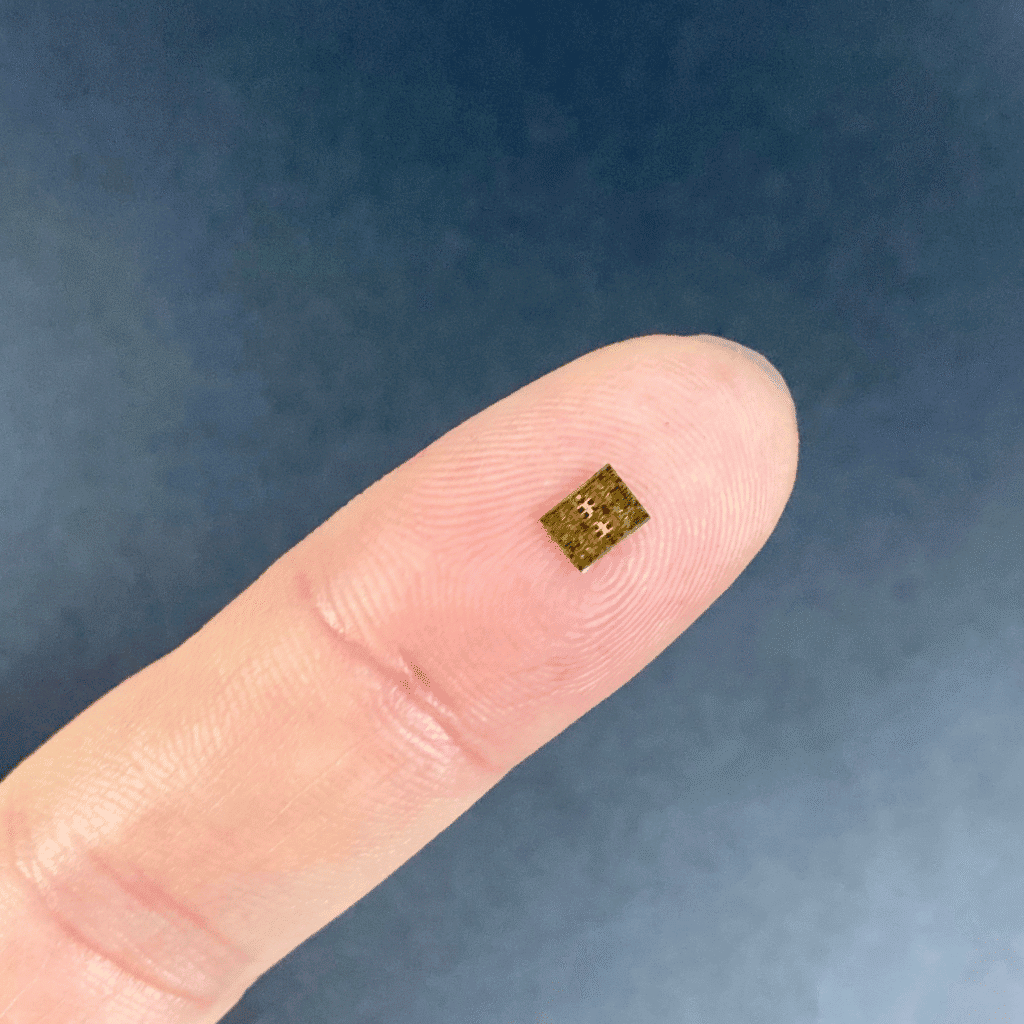

I. De rol van RF-chips in Beidou-navigatiesystemen

RF-chips zijn essentieel voor Beidou-navigatie, verantwoordelijk voor signaaloverdracht, frequentiesynthese en vermogensversterking. Deze chips zorgen voor de nauwkeurigheid en betrouwbaarheid van satellietcommunicatie, wat van vitaal belang is voor industrieën zoals geologische monitoring, hydrologische onderzoeken en maritieme navigatie.

Uitdagingen van Bluetooth-interferentie

Bluetooth-apparaten werken in de 2,4 GHz band, dicht bij de Beidou RDSS ontvangstband. De interferentie van Bluetooth-signalen kan ernstige gevolgen hebben voor de Beidou RF-chip‘om zuivere signalen te ontvangen. Dit probleem is vooral een uitdaging bij geminiaturiseerde mobiele apparaten waarin meerdere communicatietechnologieën zijn geïntegreerd.

II. Ontwerp en architectuur van RF-chips voor storingsmitigatie

Interferentie overwinnen, Beidou RF-chips een hybride architectuur gebruiken die zowel off-chip SAW-filters (oppervlakteakoestische golven) En actieve filters op chip. Dit ontwerp zorgt voor een hoge lineariteit en minimale interferentie, waardoor de chip zelfs in de aanwezigheid van sterke Bluetooth-signalen goed blijft presteren.

Architectuur met dubbele conversie

1.Eerste-fase frequentieconversie: Gebruikt een SAW-filter buiten de chip om Bluetooth-interferentie met meer dan 40 dB te verwerpen.

2.Tweedefase frequentieconversie: Het signaal wordt verder verwerkt door een actief RC-filter op de chip voor een betere signaalkwaliteit.

Ruisarme versterking

A 30 dB lage-ruisversterker (LNA) is geïntegreerd om signaaldegradatie te voorkomen en een sterke ontvangst van RDSS-signalen te garanderen, zelfs in de aanwezigheid van interferentie.

III. Circuitontwerp en simulatie voor RF-chips

Conversie in de eerste fase

De passieve mixer gebruikt in de eerstefaseconversie biedt uitstekende lineariteit en ruisprestaties. Simulaties tonen aan dat de schakeling:

1.Stabiel winst tussen 10-12 dB

2.Ruisgetal van minder dan 15 dB

3.Hoog ingang 1 dB compressiepunt van -5 dBm, geschikt voor omgevingen met veel interferentie

Tweede fase filtering

De geïntegreerde 6-traps programmeerbare versterker biedt een versterkingsbereik van 55 dB, wat een nauwkeurige regeling van de filterbandbreedte mogelijk maakt en de out-of-band rejectie verbetert.

IV. Testresultaten en prestatie-evaluatie

De Beidou RF-chip werd getest met behulp van de 0,13 μm RFCMOS-proces. De belangrijkste resultaten zijn:

1.Ruisgetal: Minder dan 15 dB

2.Lineariteit: De chip behoudt lineariteit met een ingangs 1 dB compressiepunt van -35 dBm.

3.Prestaties tegen interferentie: Onder -45 dBm Bluetooth-interferentie, blijft de chip RDSS-signalen ontvangen met een draaggolf-ruisverhouding van 42-44 dB, wat duidt op robuuste prestaties.

V. Markttrends en verpakkingsinnovaties voor RF-chips

De vraag naar RF-chips neemt snel toe, vooral met de komst van 5G-technologieën. Om de uitdagingen van hogere frequenties en integratie aan te gaan, zijn geavanceerde RF-chipverpakking technologieën in opkomst. Deze omvatten:

1.Flip-Chip En Fan-In/Fan-Out verpakking: Deze technologieën minimaliseren parasitaire effecten, waardoor de prestaties van de chip verbeteren.

2.Systeem-in-pakket (SiP): De integratie van meerdere RF-componenten in een enkele module vermindert de grootte en verbetert de efficiëntie, waardoor ze ideaal zijn voor moderne mobiele en satellietapparaten.

VI. Conclusie

Het ontwerp en de optimalisatie van RF-chips voor Beidou-navigatie systemen is cruciaal om nauwkeurige en storingsvrije communicatie te garanderen. Met de voortdurende vooruitgang in 5G RF-chips en verpakkingstechnologieën zullen deze chips een centrale rol blijven spelen in satellietnavigatie, IoT en andere communicatietoepassingen. De integratie van storingsonderdrukkingstechnieken en de ontwikkeling van efficiëntere RF-chips zal de voortdurende groei en toepassing van Beidou en vergelijkbare wereldwijde navigatiesystemen.
